不同類型電容的頻率特性
電解電容的容值一般比較大，體積也是很大，這樣電解電容的寄生電感也是非常的大，陶瓷電容的體積很小，寄生的電感也比較小，很大的頻率范圍內阻抗都是比較小的，所以陶瓷電容更適合在高頻的濾波場合使用，所以我們看到旁路電容一般是選擇容值較小的陶瓷電容，因?yàn)樵诟哳l時電解電容的阻抗很大了，濾波的效果就比較差了。
陶瓷電容的頻率特性
1>ESR
Class１(種類1)的溫度補償材料因使用一般電介質，因此介質損耗非常小，ESR數值也很小。

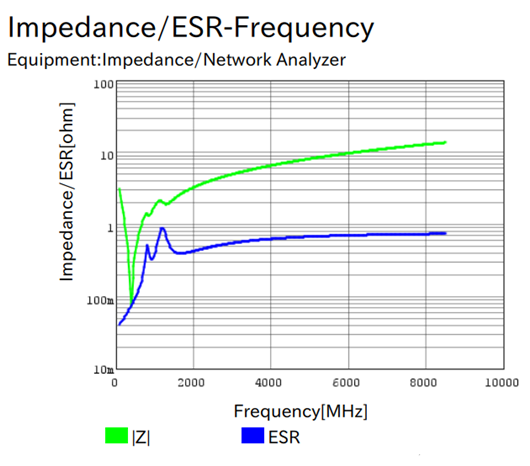

Class2(種類2)中的高介質率材料因使用強電介質，故有ESR增大的傾向，下圖中的電容應該就是這個種類的。
2>ESL
多層陶瓷電容器的ESL極易受內部電極結構影響。設內部電極大小的長度為l、寬度為w、厚為d時，根據F.W.Grover，電極電感ESL可用公式(3)表示。
電容器的電極越短，越寬，越厚，則ESL越小。
也說明了尺寸越小的電容越適合在高頻的場合使用。
