共源級放大電路小信號
放大電路的小信號分析主要考慮三個參數，放大倍數、輸入阻抗和輸出阻抗，這三個參數直接影響實際電路中的小信號放大倍數。我們以電阻分壓偏置電路圖2為例進行計算這三個參數。
這里主要運用MOSFET的小信號電路模型和輸入阻抗和輸出阻抗的概念。
如圖圖6，為電阻分壓偏置電路的小信號電路模型，這里只是將Lec 9 中的模型替換了MOSFET器件，是不是超級簡單。

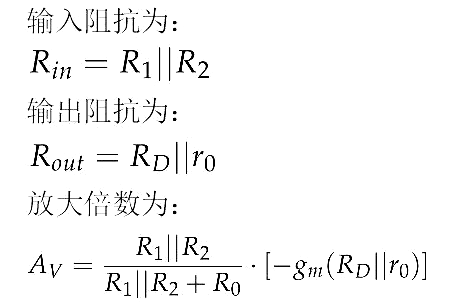

通過這個電路圖可以求出：
從這個式子可以看出要使放大倍數提高，需要R1||R2遠大于R0。這也是偏置電路設計時需要注意的一點。
總結一下：偏置電路是設計是為了放大器能夠正常工作，使MOSFET工作在飽和區，同時引入的器件如電阻也會影響MOSFET的放大倍數。然后利用小信號模型求出具體的放大倍數，輸入輸出阻抗這三個變量。
