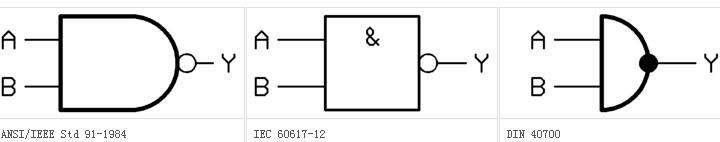

cmos與非門電路原理知識與真值表-邏輯符號-工作怎么實現

發布時間：2019-11-28 14:55:54
來源：
閱讀次數：次

cmos與非門電路

cmos與非門簡介

與非門是與門和非門的結合，先進行與運算，再進行非運算。與非運算輸入要求有兩個，如果輸入都用0和1表示的話，那么與運算的結果就是這兩個數的乘積。如1和1（兩端都有信號），則輸出為0；1和0，則輸出為1；0和0，則輸出為1。與非門的結果就是對兩個輸入信號先進行與運算，再對此與運算結果進行非運算的結果。簡單說，與非與非，就是先與后非。

電工學里一種基本邏輯電路，是與門和非門的疊加，有兩個輸入和一個輸出。CMOS電路中的邏輯門有非門、與門、與非門、或非門、或門、異或門、異或非門，施密特觸發門、緩沖器、驅動器等。與非門則是當輸入端中有1個或1個以上是低電平時，輸出為高電平；只有所有輸入是高電平時，輸出才是低電平

與非門芯片：74ls系列：74ls00、74LS20，CMOS系列：CD4011

cmos與非門電路原理知識

CMOS反相器具有以下的特點：MT28F320J3RG-11MET靜態功耗低，動態功耗接近邏輯擺：幅約為UD，具南較大悄、邏輯于LSUL電路（低功耗肖特基電路）；擺幅；電路抗干擾能力強；工作速度快，高速CMOS電路的工作速度接近于LSTTL電路；工作電壓范圍寬，4000系列的電源電壓范圍為3N18V，74HC系列的電源電壓范圍為2—6V;工藝復雜，成本高。

以CMOS反相器為基礎，構成的CMOS與非門電路如圖1所示。它由兩個P溝道MOS管和兩個N溝道MOS管構成。負載管P溝道MOS管VT3與VT4并聯，驅動管N溝道MOS管VT1與Vrl3串聯。該電路具有與非功能，邏輯表達式為F= AB。

以CMOS反相器為基礎，構成的CMOS或非門電路如圖2所示。它由兩個P溝道MOS管和兩個N溝道MOS管構成。負載管P溝道MOS管VT3與VT4串聯，驅動管N溝道MOS管VT1與Vrl2并聯。該電路具有或非功能，邏輯表達式為F=A+B。

圖1 CMOS與非門電路

圖2 CMOS或非門電路

由于組成門電路的MOS管的串并聯關系，會導致MOS管導通電阻的變化，破壞了CMOS電路的對稱性，引起電路噪聲容限的降低，輸出波形不對稱。為了解決這些問題．在上述基本CMOS門電路的基礎上，在電路輸入、A輸出端增加反相器，從而構成了帶緩沖的CMOS門電路。

CMOS與非門電路輸入管

輸入端CMOS與非門電路，其中包括兩個串聯的N溝道增強型MOS管和兩個并聯的P溝道增強型MOS管。每個輸入端連到一個N溝道和一個P溝道MOS管的柵極。當輸入端A、B中只要有一個為低電平時，就會使與它相連的NMOS管截止，與它相連的PMOS管導通，輸出為高電平；僅當A、B全為高電平時，才會使兩個串聯的NMOS管都導通，使兩個并聯的PMOS管都截止，輸出為低電平。
